開閉スピードの調整
ドアクローザーはドアを静かに安全に閉めるための装置です。
タイプによって調整ネジの位置が異なりますが、
どのタイプもドライバー1本で閉まるときのスピードを調整することができます。

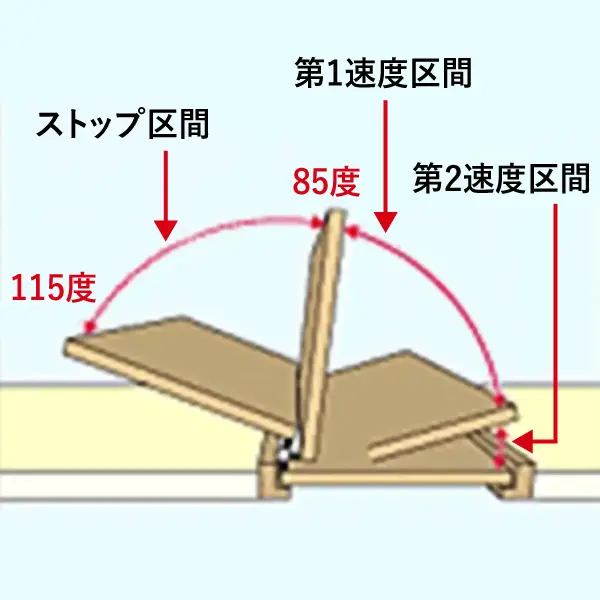

ドアクローザーの速度区間について
玄関ドアは2段階のスピードで閉まります。
閉まる手前15度ぐらいまでのところを第1速度区間、そこからドアが閉まるところまでを第2速度区間といいます。
'96年4月以降に取り付けられたドアチェッカーは第3速度区間がありますが、第3速度区間の調整はよほどのことがない限り不要です。
必要なもの
- ドライバー

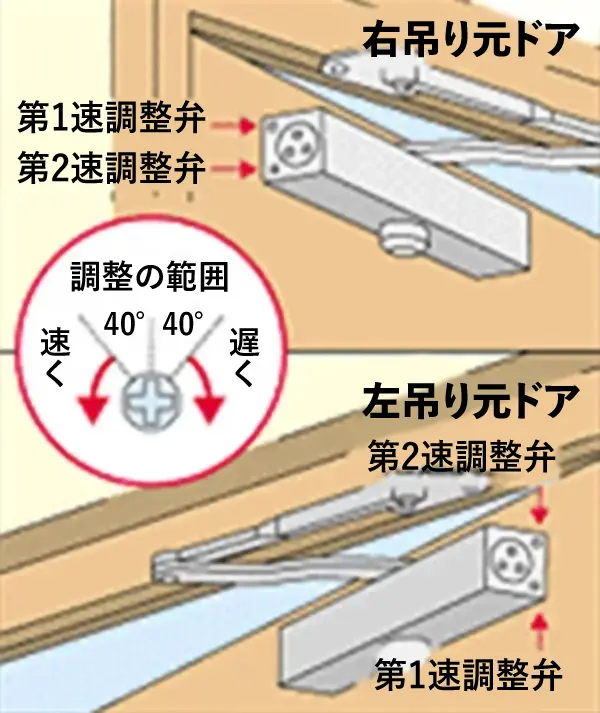

角型(旧タイプ)
右吊り元ドア(屋外から見て蝶番が右側にあるドア)は第1速が上の調整弁、第2速が下の調整弁、左吊り元ドアは上下が逆になり、上が第2速、下が第1速の調整弁です。どちらもプラスのドライバーで調整します。

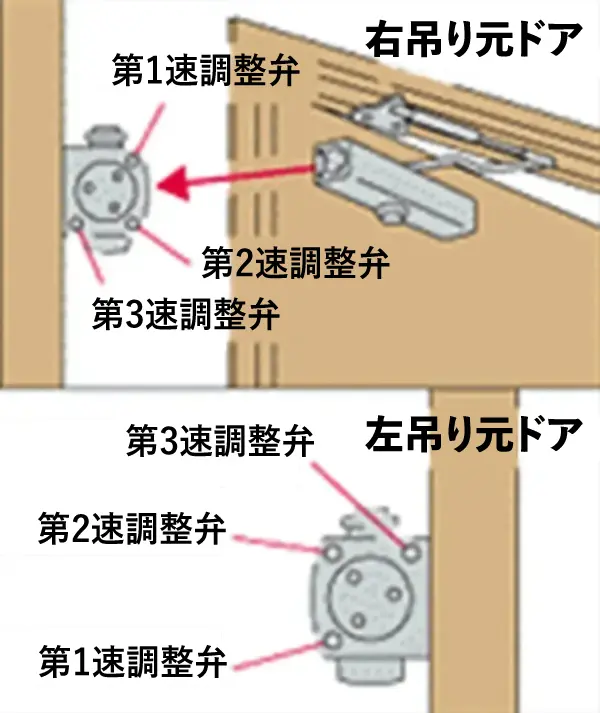

角型(新タイプ)
右吊り元ドア(屋外から見て蝶番が右側にあるドア)は第1速が上の調整弁、第2速が右下の調整弁、第3速が左下の調整弁です。左吊り元ドアは上下(第1速と第2速)が逆になり、第3速が右上の調整弁になります。

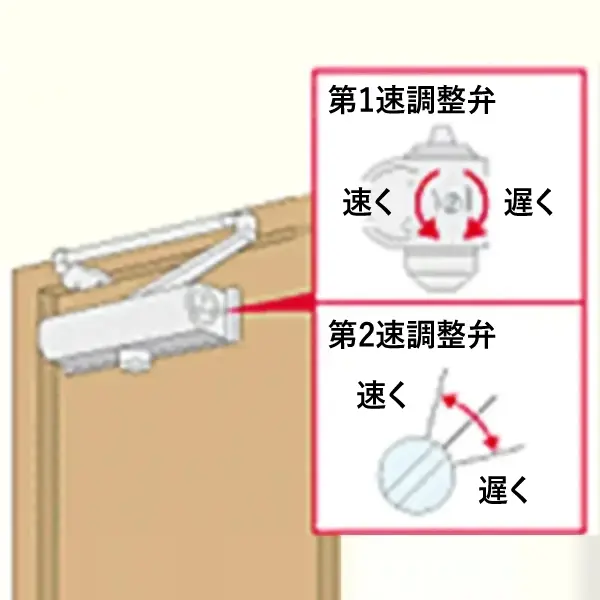

丸型
第1速、第2速ともひとつの調整弁で調整します。第1速はマイナスドライバーでネジを右に回すと遅くなり、左に回すと早くなります。第2速の調整は第1速の調整後、速度調整弁のネジの角度(わずかに動かすだけでかなり速度が変わる)で調整します。
ハイドア
ドアチェッカー本体のスライドカバーをはずすと調整弁があります。丸型と同様に、ひとつの調整弁で第1速、第2速とも調整します。丸型と同様、慎重に少しずつ様子を見ながら調整しましょう。

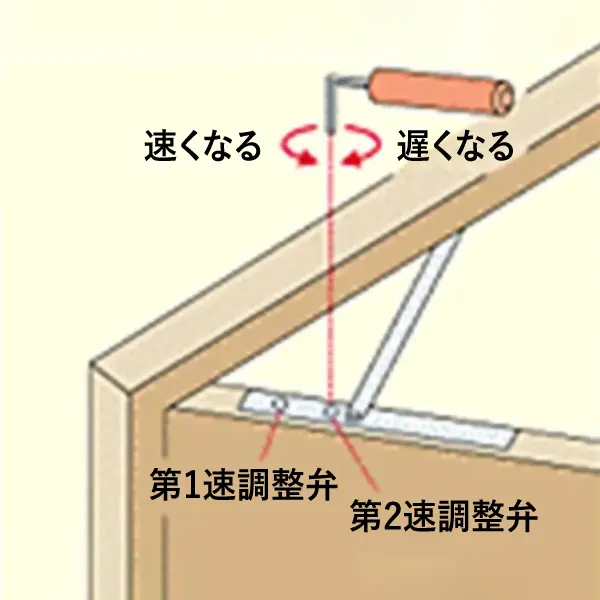

銅製アール

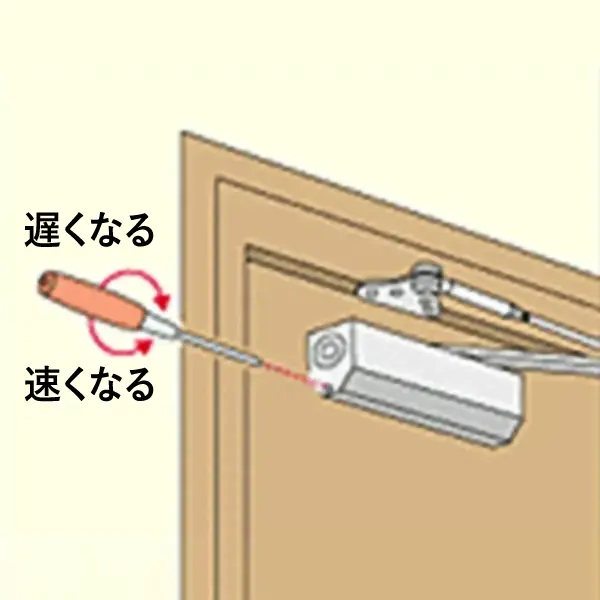

ドアのつけ根に近いほうが第1速、遠いほうが第2速の調整弁です。マイナスドライバーで調整します。
- ドアの速度は微妙ですから、ネジは少しずつ、様子を見ながら回して調整しましょう。ドアチェッカーは油圧で作業するので、気温によりスピードが変わってきます。夏場はスピードがやや速くなり、冬場はやや遅くなります。
ドアガードの調整
ドアガードの調整
01
ドアガードの調整

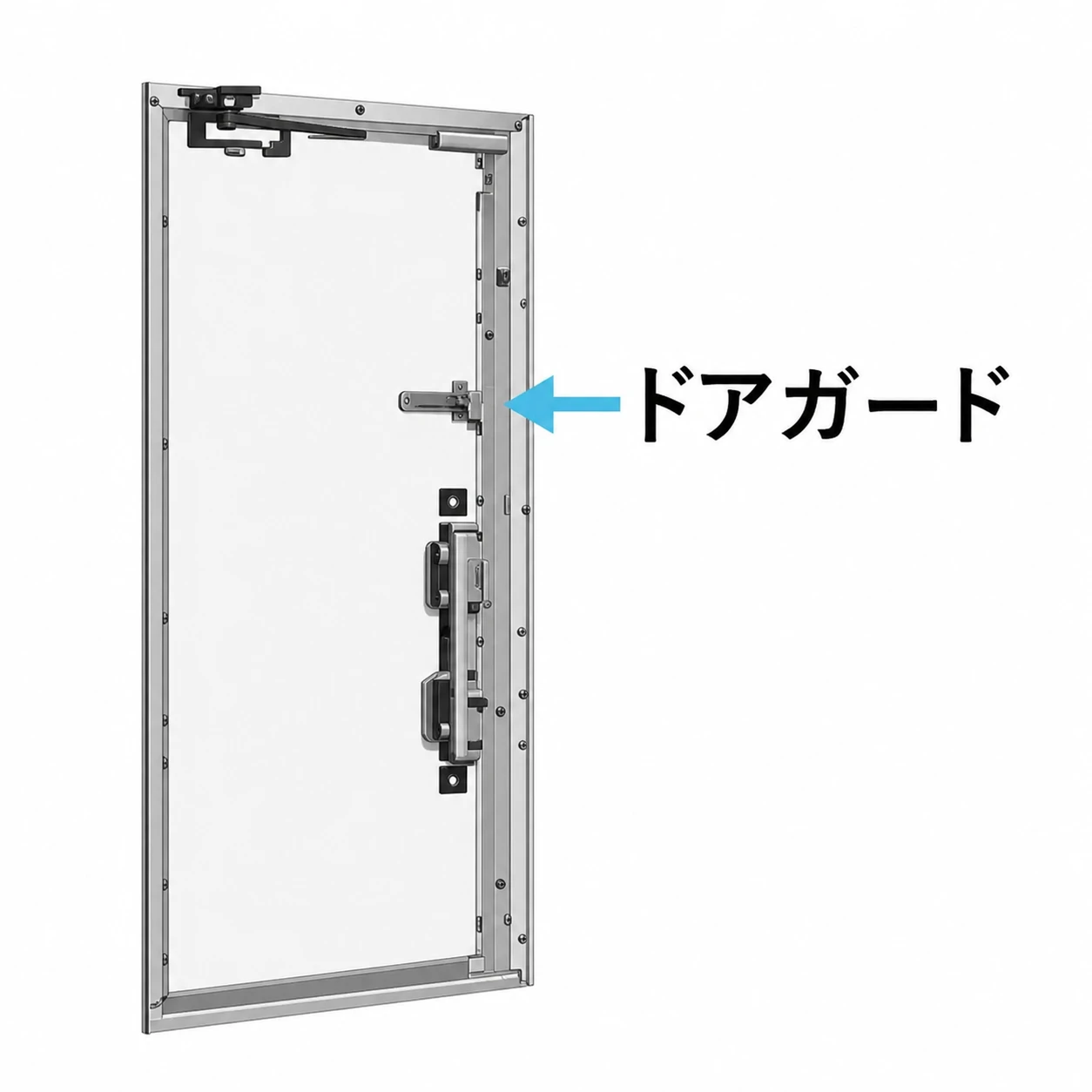

ドアガードががたついたり、かかりにくくなったりした場合は、ドアガードの位置を調整してください。ドアガードの位置や形状は、商品によって異なる場合があります。
- ここでは、通風/ロック機構付タイプの写真を用いて説明していきます。
-

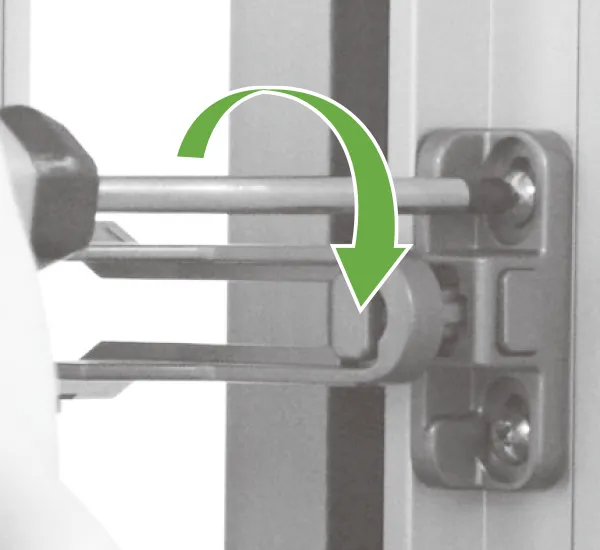

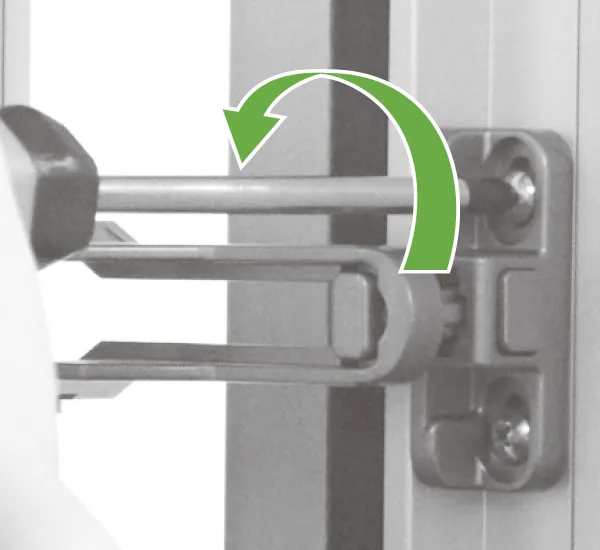

1取り付けネジをゆるめる
プラスドライバーで取り付けネジを半時計周りにまわしてゆるめます。
- ネジは絶対にはずさないでください。枠内部の部品がはずれ、元に戻せなくなるおそれがあります。
-

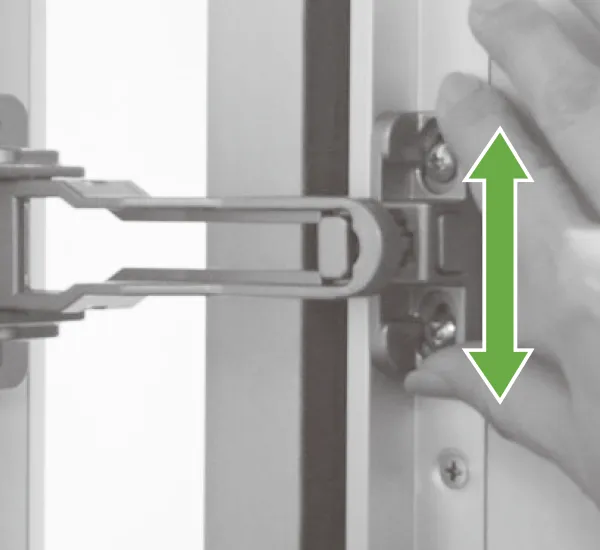

2受け金具の位置を調整する
受け金具を上下に動かして位置を調整します。
-
3取り付けネジをしめる
取り付けネジを時計回りに回してしめます。
その他不具合の調整
その他不具合の調整
01
その他不具合の調整
「キーキー音がするとき」「ドアの締まりが悪いとき」は
以下の方法をお試しください。
「キーキー」音がするとき

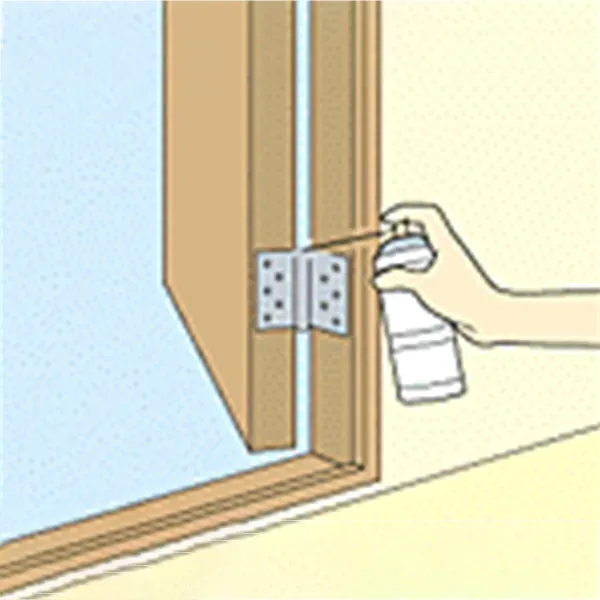

ドアを開閉するときに「キーキー」と音がしたり、重くて開きにくい場合は、蝶番の心棒に潤滑剤を差します。差す際には、ドア(木製)につかないように注意しましょう。
開閉に支障がなくても、半年に1回くらい定期的に潤滑剤をさしておくとよいでしょう。
ドアの閉まりが悪いとき
ラッチボルトの閉まりが悪くてドアがきちんと閉まらないときは、ラッチボルトに潤滑剤を差すとスムーズに納まります。

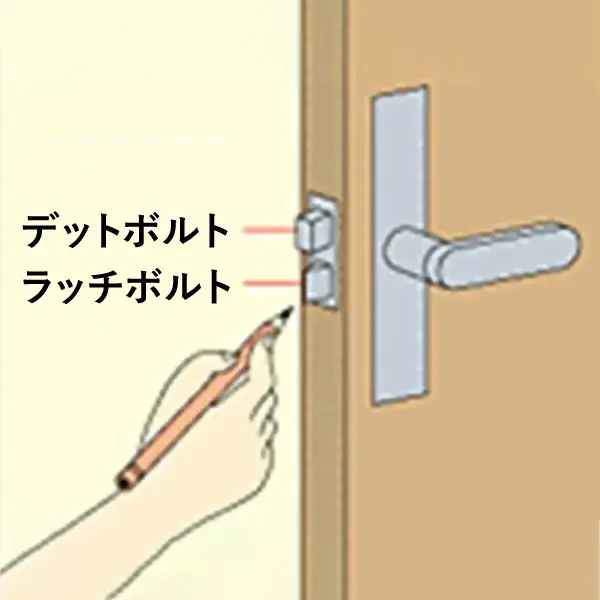

潤滑剤の代わりに、ラッチボルトの根元に鉛筆の芯をこすりつける方法もあります。その場合は、2B〜4Bぐらいのやわらかい鉛筆の芯をラッチボルトにこすりつけましょう。
